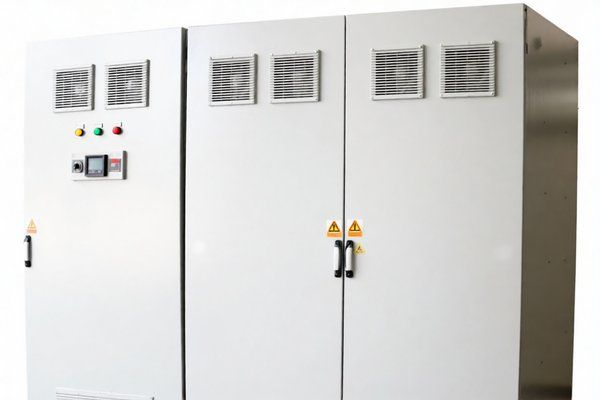

新建厂房的电气系统建设中，变频器控制柜作为核心控制设备，其安装质量直接关系到生产效率与运行安全，而安装间距与布线安全规范是保障变频器控制柜稳定运行的基础。在实际施工中，若忽视这些规范，易引发散热不良、信号干扰、触电风险等问题，影响生产连续性。因此，掌握变频器控制柜的安装间距与布线安全要点，对新建厂房的电气系统建设至关重要。
一、安装间距：保障散热与操作的基础规范
变频器控制柜需预留足够安装间距，以满足散热需求、日常操作与维护空间。根据电气安装标准，柜前操作间距应不小于1.5米，确保操作人员有足够空间进行设备启停、参数设置及故障排查；柜后维护间距不小于0.8米，便于线路检修与部件更换；上方空间需预留0.5米以上，避免上方管道或设备滴水影响柜体。此外，变频器控制柜应与配电柜、电机等强电设备保持至少2米间距，防止电磁干扰；与水源、火源等危险区域的距离需不小于5米，从源头规避安全隐患。
二、布线安全：规避干扰与触电风险的关键
布线是变频器控制柜安全运行的“血管”，需严格遵循“强电弱电分离、屏蔽接地、标识清晰”原则。动力线（如主电源、电机控制线）与信号线（如传感器、通信线）应分槽布线，间距不小于30厘米，避免电磁辐射对信号的干扰；信号线需采用屏蔽线，屏蔽层单端接地，减少外界电磁干扰与内部信号串扰。布线时需规范走向，横平竖直，避免直角转弯与过度弯曲，防止线路老化；每根线路需贴有清晰标识，注明线号、用途及走向，便于后期维护。同时，强电回路与弱电回路的绝缘层需符合耐压标准，避免因绝缘破损导致短路或触电。
三、环境适配：应对厂房复杂工况的细节处理
新建厂房环境多样，变频器控制柜的安装需结合实际工况进行细节调整。安装位置应选择干燥、通风良好的区域，远离潮湿地面与粉尘密集处，若厂房潮湿，可加装除湿装置；柜内需设置温湿度控制器，将温度控制在-10℃~+40℃，湿度不超过85%（无凝露）；通风系统需匹配柜体散热需求，可通过散热风扇或散热孔优化空气流通，避免柜内温度过高导致元器件老化。此外，变频器控制柜上方应避免安装振动较大的设备（如空压机、水泵），防止振动影响线路连接；柜内元器件需定期清洁，清除积尘与杂物，确保散热通道畅通。
四、接地保护：消除漏电隐患的核心环节
接地是变频器控制柜安全运行的“生命线”，需严格执行“多点接地、可靠连接”规范。柜体本体需通过不小于4mm²的黄绿双色线与接地干线连接，接地电阻应控制在4Ω以内；柜内所有可导电部分（如柜体框架、元器件金属外壳）需实现等电位连接，避免电位差引发触电风险。对于变频器本身，其接地端需独立于柜体接地，通过专用接地端子连接，且接地线需短而粗，减少接地回路阻抗；信号线屏蔽层的接地需单点连接，且需与柜体接地在同一点，避免形成环路导致干扰。此外，接地系统需定期检测，确保接地电阻稳定，防止因长期使用导致接地失效。
变频器控制柜的安装间距与布线安全规范，是新建厂房电气系统建设中不可忽视的细节，直接关系到生产安全与设备寿命。专业团队的规范操作，能有效降低故障率，提升系统稳定性。
