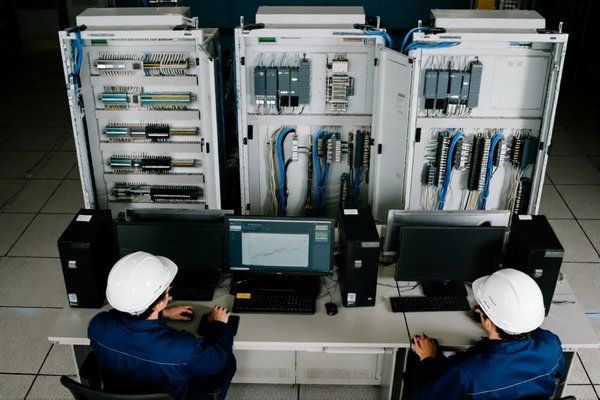

可编程逻辑控制器（PLC）系统安装

可编程逻辑控制器（PLC）系统安装是工业自动化系统稳定运行的基础环节，其规范性与专业性直接影响设备控制精度、生产效率及系统寿命。不同场景下的 PLC 系统（如小型单机控制、大型生产线集成）安装流程虽有差异，但核心步骤一致，需结合工程实际需求，从前期准备到后期维护全流程把控，确保系统符合设计标准与安全规范。

一、前期准备：奠定安装基础

前期准备是 PLC 系统安装的首要环节，需通过环境评估、设备核对与安全规划，消除潜在风险。

环境评估：PLC 对运行环境有严格要求，需提前检查安装现场的温度（通常 10℃~55℃）、湿度（5%~95% 无凝结）、粉尘浓度（需低于 10mg/m³）及电磁干扰情况（如避免与大功率电机、变频器等强电设备共柜安装）。若环境存在腐蚀性气体或振动源，需配套防护措施（如加装过滤器、减震垫）。

设备清单核对：明确系统所需硬件，包括 PLC 主机（如西门子 S71200/1500、三菱 FX5U 等）、I/O 模块（数字量 / 模拟量输入输出）、电源模块（AC/DC/ 继电器输出类型需匹配负载需求）、连接线（线径≥0.5mm²，屏蔽线用于抗干扰场景）、编程设备（电脑、编程电缆）及辅助工具（剥线钳、万用表、螺丝批）。核对时需重点确认型号（如 CPU 型号支持的最大 I/O 点数）与数量，避免因型号不匹配导致功能缺失。

安全准备：正式接线前必须断电操作，使用绝缘工具，佩戴防护装备（手套、护目镜）；检查接地系统，确保接地电阻≤4Ω，避免因静电或漏电损坏 PLC 模块。同时，需制定应急预案（如电源短路保护、紧急停机按钮），确保安装过程中突发情况可快速响应。

二、硬件安装：构建稳定物理架构

硬件安装需遵循 “稳固、准确、安全” 原则，依次完成机身固定、模块插装与电源连接，为系统运行提供可靠物理支撑。

机身安装：PLC 主机与 I/O 模块需安装在标准 DIN 导轨或机架上，固定时避免用力敲击模块（尤其是 CPU 与电源模块）。安装位置需远离热源（如加热器、发动机），并确保散热通风良好（如机柜预留散热孔）。若为工控机或独立式 PLC，需通过膨胀螺丝固定在地面或工作台，防止振动导致接口松动。

模块插装：按 “电源模块→CPU 模块→I/O 模块” 的顺序插入机架，确保各接口对准卡槽（部分 PLC 支持 “防呆” 设计，插错会无法通电）。数字量模块需区分 NPN/PNP 输入类型，模拟量模块需注意信号范围（010V/420mA）是否匹配传感器输出；模块指示灯（如 “运行”“故障” 灯）应呈稳定绿色，若闪烁或常红，需检查模块地址是否冲突（需与软件组态一致）。

电源连接：主电源通过空开接入电源模块，线径需根据功率计算（如 10A 负载需用 1.5mm² 铜线），避免过载跳闸；冗余电源（如需双回路供电）需分别接入，通过切换模块实现无间断供电。同时，需区分直流 24V 与交流 220V 电源线路，使用不同颜色线缆标记（如蓝色为负极，棕色为正极），并通过端子排整理，方便后期维护。

三、软件配置：匹配控制逻辑需求

软件配置是 PLC 系统 “指令层” 的搭建核心，需通过硬件组态、编程调试与参数设置，将控制需求转化为可执行程序。

编程软件选择与安装：根据 PLC 品牌安装对应编程软件（如西门子 TIA Portal、三菱 GX Works3、罗克韦尔 RSLogix 5000），并安装完整版驱动（含编程电缆通信驱动）。安装后需检查软件版本兼容性（如高版本软件可能不支持旧型号 PLC），并通过编程电缆连接电脑与 PLC，测试通信状态（软件能识别 PLC 型号则表示连接成功）。

硬件组态与地址分配：在软件中创建新项目，进入 “硬件配置” 界面，按实际安装顺序添加模块（如 “CPU 1214C DC/DC/DC”“DI 16 点模块”“AI 4 点模块”），并在 “设备属性” 中分配模块地址与 I/O 地址（如输入点 X0X15 对应物理输入端子 116，输出点 Y0Y31 对应物理输出端子 132）。地址分配需避免冲突（如同一网络中模块地址不可重复），并通过注释标注关键模块用途（如 “DI 模块 生产线启停信号”“AI 模块 温度反馈信号”）。

控制逻辑编程：根据生产工艺需求编写控制程序，主流语言包括梯形图（LD）、结构化文本（SCL）、功能块图（FBD）等。编写时需遵循逻辑完整性（如包含启动 / 停止、连锁保护、报警处理等功能），并添加注释（如 “当 I0.0 接通时，Q0.0 输出”）。对于复杂工艺，可采用模块化编程（将控制逻辑分解为独立功能块，如 “送料”“加工”“检测” 模块），提升程序可维护性。

四、接线与检查：确保电气连接可靠

接线是物理层与逻辑层连接的关键，需通过规范接线与全面检查，避免因虚接、错接导致系统故障。

线路连接规范：按 “主回路 控制回路” 分类接线，强电（如电机电源）与弱电（如 PLC I/O 信号线）需分开走线，间距≥30cm（减少电磁干扰）；I/O 信号线需采用屏蔽线（屏蔽层单端接地），接头处用热缩管密封，避免信号串扰。对于远程 I/O 模块，需使用专用通信线缆（如 PROFINET 总线），终端电阻需按要求短接（500m 以上长距离需接终端电阻）。

接线检查与标识：完成接线后，对照电气原理图（一次图、二次图）逐点检查：确认输入点（如传感器信号线）与 PLC 输入端子对应、输出点（如接触器控制线）与负载正确连接；检查端子排接线是否牢固（螺丝拧至无松动但不过度用力，避免损坏端子），线号标签清晰（注明功能，如 “DI01 左 Limit”）。此外，需使用万用表测试回路通断（输入回路电阻≤10Ω，输出回路绝缘电阻≥20MΩ），确保无短路或接地故障。

五、调试与试运行：验证系统功能精度

调试是检验安装与编程质量的核心环节，需通过分阶段测试，确保 PLC 系统符合设计控制要求。

分步调试：从 “单机调试” 到 “系统联调” 逐步推进。单机调试时，先通电检查 PLC 状态（CPU 指示灯正常），通过软件监控模块状态（如输入点状态表、输出点强制），确认硬件无故障；I/O 点调试需模拟信号输入（如用信号发生器给模拟量模块输入 4mA/20mA 信号），观察对应输出是否正确（如模拟量转换为数字量后参与程序计算）。系统联调时，需结合生产设备（如电机、传送带），模拟实际工况测试控制逻辑（如启动按钮按下后，电机是否按预设顺序启停，连锁保护功能是否生效）。

异常处理与参数优化：调试中若出现故障报警（如 “模块故障”“I/O 地址冲突”），需参考 PLC 手册的故障代码表（如西门子 “BF” 故障表示通信失败，三菱 “ERR” 表示程序错误），结合软件诊断工具（如状态图表、趋势图）定位问题。试运行阶段需连续运行至少 24 小时，观察系统稳定性（如温度、电压波动是否导致异常，程序运行是否有逻辑漏洞），并通过调整参数（如 PID 控制的比例系数、定时器延时时间）优化控制精度。

六、后期维护：延长系统使用寿命

PLC 系统安装完成后，需通过定期维护确保长期稳定运行。维护工作包括日常检查、数据备份与固件更新。

日常检查应定期清洁 PLC 机柜（用压缩空气吹除粉尘），检查线缆老化情况（如屏蔽层是否破损、端子是否氧化），紧固松动的接线端子；对运动部件（如导轨滑块、模块指示灯）添加润滑脂，避免因部件老化导致故障。数据备份方面，需定期将 PLC 程序与组态数据备份至电脑或云端，防止因硬件故障导致程序丢失（尤其对关键生产逻辑，建议每日备份）。固件更新时，若 PLC 厂商发布新版本固件（修复漏洞或优化功能），需按手册步骤通过编程软件更新固件，更新期间禁止断电，避免系统损坏。

可编程逻辑控制器（PLC）系统安装是一项系统性工作，需严格遵循 “前期评估 硬件安装 软件配置 接线检查 调试试运行 后期维护” 全流程规范。工程师在操作中需结合具体场景选择合适的安装方案，关注环境适应性、硬件兼容性、逻辑准确性与安全可靠性，通过标准化流程确保系统稳定运行，为工业自动化生产提供可靠的控制支撑。
