SCADA系统安装

SCADA 系统安装是工业自动化领域中确保监控、数据采集与控制功能高效实现的关键环节，其安装质量直接影响系统长期稳定运行及生产效率。无论是新建工厂的自动化改造项目，还是现有系统的升级调试，规范的安装流程能有效规避数据采集延迟、设备故障、控制逻辑异常等问题，为后续运维奠定基础。本文将从前期准备、硬件部署、软件配置、网络搭建到系统测试，详细解析 SCADA 系统安装的核心要点，帮助相关技术人员掌握标准化实施方法。

一、前期准备：以需求为导向，夯实安装基础

SCADA 系统安装前的准备工作是保障后续流程顺畅的前提，需从需求分析、环境勘查、硬件选型三方面系统规划。

首先，需明确项目目标与监控范围。工程师需与工厂负责人沟通，确定需采集和控制的设备类型（如 PLC、传感器、执行器等）、数据采集点数量及分布（如生产线设备状态、能耗参数、环境指标等），以及控制需求（如启停逻辑、参数调节、报警阈值设定等），避免因需求模糊导致后期系统功能不匹配。同时，结合行业标准（如 GB/T 260692010《监控系统工程技术规范》）明确系统架构，是选择集中式（单服务器 + 多终端）还是分布式（边缘计算 + 云端协同）部署方案，确保架构与生产规模匹配。

其次，现场勘查与环境评估不可忽视。需对安装场地进行全方面检查：供电条件是否稳定，电压波动范围能否满足服务器及设备运行需求；环境温湿度（服务器运行温度通常需控制在 040℃，湿度 30%70%）、粉尘浓度、电磁环境（避免靠近大功率电机、变压器等强干扰源）是否符合设备运行标准；网络拓扑是否存在瓶颈（如采集终端与服务器距离过远、布线混乱等）；此外，还需确认安装空间（如控制柜尺寸、服务器机柜位置、传感器安装位置）是否预留足够操作与维护空间。

最后，硬件选型需兼顾性能与兼容性。根据前期需求确定硬件清单：核心设备包括数据服务器（需满足数据存储量及运算能力，如工业控制计算机）、通讯网关（如 Modbus 转以太网网关）、PLC（根据控制需求选择支持多协议（如 PROFINET、EtherNet/IP）的型号）；外围设备包括传感器（温度、压力、流量等，需匹配测量精度与环境适应性）、执行器（电磁阀、变频器等）、辅助设备（UPS 电源、防雷器、接地装置）等。选型时需注意设备兼容性（如传感器信号类型（420mA/010V）与 PLC 模拟量模块匹配），优先选择符合行业主流标准的设备，便于后期维护与升级。

二、硬件部署：规范接线与固定，筑牢物理基础

硬件部署是 SCADA 系统安装的物理载体，需严格遵循接线规范、固定标准及防护要求，确保设备稳定运行。

设备安装位置选择需综合考虑实用性与安全性。服务器、PLC 等核心设备应安装在干燥、通风、防尘的控制柜内，避免阳光直射与振动；传感器安装需靠近目标监测点（如管道上的压力传感器应安装在直管段，避免阀门、弯头影响测量准确性），且需考虑防护等级（如户外环境选择 IP65 及以上防护的传感器）；执行器安装需确保动作空间充足，避免与其他设备干涉。

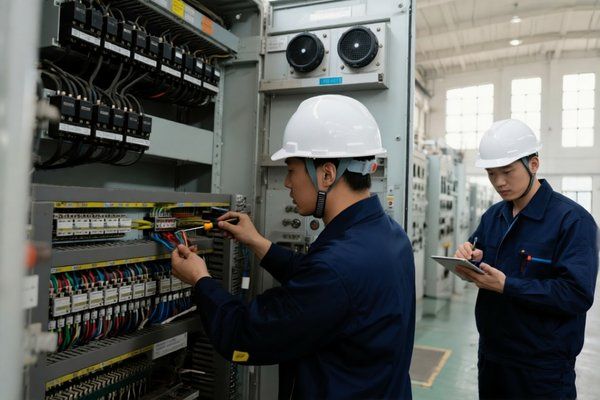

设备接线需遵循 “强电弱电分离、信号屏蔽、接地可靠” 原则。电源线（强电）与信号线（弱电）需分槽布线，间距不小于 30cm，避免电磁干扰；信号线需采用屏蔽线（如双绞屏蔽线），屏蔽层单端接地（接信号地，不接大地），减少外界电磁干扰；接线端子需规范标识（如用标签标注 “PLC1 温度 1”“传感器 压力 2”），便于后期维护；接地系统需独立设置，接地电阻≤4Ω，且需安装防雷器（电源防雷器、信号防雷器），尤其在雷电多发区域，可有效规避雷击风险。

设备固定与防护需注重细节。控制柜内设备需用导轨或螺丝牢固固定，避免振动导致接线松动；传感器、执行器需做好防水、防腐蚀处理（如户外传感器加装防水盒）；信号接口需加装终端电阻（针对 RS485 接口），保障通讯信号稳定。硬件固定后，需进行初步连接测试：逐一检查电源通断、信号线通断（可用万用表测量），确保 24V 电源、110/220V 市电供电正常，无短路、漏电情况。

三、软件配置与调试：精准配置逻辑，保障数据交互

软件配置是 SCADA 系统安装的核心环节，需通过合理配置实现数据采集、控制逻辑与人机交互功能，调试阶段需验证数据采集实时性与控制准确性。

软件环境搭建需完成操作系统部署、驱动安装与数据库配置。服务器需安装工业级操作系统（如 Windows Server 2019/2022，或 Linux CentOS/Ubuntu），关闭不必要的服务以提升稳定性；安装 SCADA 软件（如 WinCC、Intouch、KingHistorian 等），并配置关系型数据库（如 SQL Server、MySQL）存储历史数据；根据硬件设备类型安装对应驱动（如 PLC 驱动、传感器协议驱动，如 Modbus 驱动、OPC UA 驱动），确保 SCADA 系统能与底层设备正常通讯。

系统架构配置需明确监控点与控制逻辑。在 SCADA 软件中定义数据采集点，包括设备地址、数据类型（模拟量 / 数字量）、采集周期（如 1 秒 / 5 秒 / 1 分钟，根据数据实时性需求设定）；编写控制逻辑，通过梯形图（LD）、结构化文本（ST）等语言定义设备启停条件、参数调节规则（如 PID 调节）、报警逻辑（如温度超过阈值时触发声光报警）；配置人机交互界面（HMI），设计直观的监控画面（如生产线流程图、关键设备状态图、参数趋势图），方便管理人员实时查看数据与操作。

数据通讯调试需验证端到端通讯链路。在软件配置中设置通讯参数（如波特率 9600、数据位 8、停止位 1、校验位 None，或 OPC UA 服务器地址、端口号），通过 “抓包工具”（如 Wireshark）或软件自带的诊断工具检查数据传输是否正常（如 Modbus RTU 协议下，从站响应时间是否≤500ms）；逐点模拟数据（如短接传感器信号），检查 SCADA 软件中采集数据是否准确（偏差率应≤0.5%）；测试控制功能，发送控制指令（如 “启动 A 设备”），验证执行器是否按预期动作（响应时间≤1 秒，符合生产工艺要求）。

四、网络搭建与安全设置：构建可靠传输通道

SCADA 系统依赖网络实现设备间数据交互，网络的稳定性与安全性直接影响系统性能，需重点规划网络架构与安全策略。

网络架构设计需兼顾实时性与冗余性。工业以太网是主流选择，可采用环网拓扑（RSTP/ERPS 协议）实现冗余，避免单点故障导致系统瘫痪；核心交换机与边缘交换机需支持工业级特性（如宽温运行、双电源冗余），网络带宽应满足数据传输需求（如 100Mbps 以上，关键数据传输可采用光纤敷设提升抗干扰能力）；网络节点（如 PLC、网关、服务器）需分配固定 IP 地址，通过 VLAN 划分隔离不同功能区域（如数据采集区、控制区、管理区），减少广播风暴与数据泄露风险。

安全策略配置需覆盖访问控制与数据防护。在网络边缘部署防火墙（如工业防火墙），设置访问控制列表（ACL），仅允许 SCADA 系统专用端口（如 102 端口 Modbus、4840 端口 OPC UA）开放；采用数据加密技术（如 SSL/TLS 协议）对传输中的数据（如传感器数据、控制指令）进行加密；部署入侵检测系统（IDS），监控异常流量（如频繁的 IP 扫描、数据篡改尝试），及时切断危险连接；定期更新网络设备固件与防火墙规则，修补已知漏洞。

网络性能测试需验证稳定性与可靠性。通过网络测试仪（如 IxChariot）模拟高并发数据传输（如 1000 个采集点同时上传数据），检查网络响应时间（应≤20ms）、丢包率（应≤0.1%）；测试冗余链路切换（断开主环网，备用环网应在 0.1 秒内完成切换）；模拟网络中断（拔掉网线），验证系统是否具备缓存与重连机制（避免数据丢失）。

五、系统测试与验收：多维度验证，确保合规运行

系统测试与验收是检验 SCADA 系统安装质量的关键环节，需通过功能、性能、容错测试验证系统是否满足设计需求。

功能测试需覆盖数据采集、控制逻辑、报警管理全流程。检查数据采集完整性：在正常工况与极端工况（如传感器故障、网络中断）下，系统是否能持续采集数据（数据缺失率应≤0.01%），历史数据查询是否准确；验证控制逻辑有效性：模拟生产故障场景（如电机过热），检查系统是否按预设逻辑触发停机（响应时间应≤2 秒）、发出警报（报警信息需包含时间、位置、原因）；测试人机交互功能：HMI 界面操作是否流畅（画面切换延迟≤0.5 秒），参数修改是否生效（执行器动作与参数显示同步）。

性能测试需验证系统负载能力与稳定性。压力测试：模拟最大数据量（如 5000 点 / 秒数据采集），连续运行 72 小时，检查系统资源占用（CPU≤70%，内存≤80%）、数据采集延迟（应≤300ms）、历史数据存储与查询速度（查询 1 万条历史数据应≤2 秒）；容错测试：随机中断某一路传感器信号、断开某台网关电源，观察系统是否仅隔离故障点，不影响其他设备运行；长时间运行测试：连续满负荷运行 168 小时，记录系统是否出现异常（如数据漂移、界面卡顿、设备死机等），若出现需及时优化配置或更换硬件。

验收阶段需形成完整文档并确认合规性。整理系统配置文档（软硬件清单、IP 地址表、通讯参数表）、测试报告（各测试项结果、问题及解决方案）、运维手册（日常巡检项、常见故障处理步骤），提交项目方审核；对照需求文档逐项确认功能与性能指标，若符合要求，签署验收报告；若存在未达标项，需限期整改后重新测试，直至满足设计标准。

SCADA 系统安装是一项系统性工程，需以科学规划为先导，以规范实施为核心，从前期准备到后期验收，每个环节都需严格把控细节。通过明确需求、规范硬件部署、精准软件配置、构建安全网络、全面测试验证，可确保 SCADA 系统稳定运行，为工业生产提供可靠的监控与控制支撑。随着工业自动化向智能化发展，未来 SCADA 系统安装将更注重与物联网、云计算等技术的融合，需持续关注技术趋势，优化安装方案，以适应复杂多变的生产场景需求。
