辅助用电系统安装

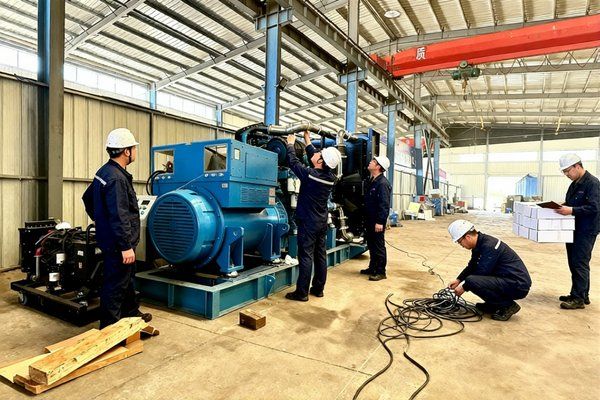

辅助用电系统作为工业生产中不可或缺的组成部分，承担着为各类辅助设备（如照明、控制系统、环保设施等）稳定供电的关键任务。其安装质量直接影响工厂用电安全、设备运行效率及生产连续性。无论是新建项目的系统搭建，还是老旧系统的升级改造，科学规范的安装流程都是保障系统可靠运行的基础。本文将结合工程实践经验，从系统构成解析、核心安装步骤、技术要点控制及常见问题处理等方面，为工程技术人员提供一套全面的辅助用电系统安装指南。

一、辅助用电系统的构成与安装原则

辅助用电系统的构成需结合工厂实际用电需求设计，通常包含配电线路、配电箱（柜）、保护装置、接地系统及应急电源接口等核心模块。例如，为满足生产线自动化设备的持续供电，系统需配置专用配电回路，并通过配电箱实现电源的分路控制与保护；同时，针对停电风险较高的区域，还需预留UPS或柴油发电机的接口，确保关键设备在突发断电时的安全停机。

安装前需遵循三大原则：一是安全性，所有材料与工艺必须符合国家电气安装规范（如GB 50054《低压配电设计规范》），避免因线路老化、接地不良等引发短路或触电事故；二是可靠性，设备选型需匹配实际负荷（如通过负荷计算确定导线截面积、断路器额定电流），确保系统长期稳定运行；三是经济性，在满足安全要求的前提下，优先选择节能型设备（如低损耗配电箱、LED照明），降低长期运营成本。

二、核心安装步骤详解

1. 前期规划与方案设计

安装工作启动前，需完成详细的现场勘查与需求分析。技术团队应与工厂负责人沟通，明确各辅助设备的用电参数（电压等级、功率、负荷性质），绘制系统拓扑图（标明配电箱位置、线路走向、设备接口）。同时，需进行负荷计算，通过公式（总功率=Σ各设备功率×同时系数）确定导线载流量、配电箱容量及保护装置参数，避免“小马拉大车”导致的线路过载问题。

2. 设备材料选型与进场检查

根据方案要求，选择符合国家标准的设备与材料。配电箱需具备CCC认证，内部元器件（断路器、接触器、浪涌保护器）的额定参数（如断路器的脱扣特性、接触器的线圈电压）需与系统电压（通常为380V/220V）匹配。导线应选用铜芯绝缘线（如BV、BVR型），其截面积需满足载流量与机械强度要求（例如，2.5mm²导线适用于照明回路，10mm²以上用于动力回路）。进场材料需逐一检查：配电箱外观无破损，元器件无松动、锈蚀；导线绝缘层无破损，标识清晰（火线、零线、地线颜色区分，如火线红/黄/绿色，零线蓝色，地线黄绿双色）。

3. 配电线路敷设与固定

线路敷设需遵循“横平竖直、安全隐蔽”原则。明敷线路应使用PVC管或金属桥架保护，固定间距不大于1.5m；暗敷线路需提前预留穿管，确保弯曲半径符合规范（大于导线直径的6倍），避免过度弯曲导致绝缘层断裂。穿线时可涂抹滑石粉减少阻力，导线在管内不得有接头（特殊情况需设接线盒）。对于动力回路，三相负荷需均衡分配，避免某相过载；同一回路的导线颜色需统一，便于后期检修识别。

4. 配电箱安装与接线

配电箱安装位置应远离水源、热源及腐蚀性环境，底边距地面高度宜为1.5m（便于操作），固定需牢固（膨胀螺栓间距不大于60cm）。接线前需再次核对图纸，按“先相后零、先上后下”顺序接线：断路器进出线需压接牢固（单股导线用接线端子，多股导线需搪锡），相序一致（如L1、L2、L3对应A、B、C相）；零线与地线需分别接入汇流排，禁止串联接线。完成接线后，需用绝缘胶带包裹接头，箱内线路标识清晰（如“1灯回路”“生产线A相电源”），避免混淆。

5. 接地系统施工与检测

接地系统是保障用电安全的“最后一道防线”，需严格按照“总接地干线→分配电箱接地→设备接地”逐级施工。接地体应选用Φ50mm镀锌钢管（长度2.5m），打入地下深度不小于0.8m，间距不小于5m；接地线采用40×4mm镀锌扁钢，搭接长度为扁钢宽度的2倍（三面施焊），与配电箱接地端子连接时需加装弹簧垫圈防松动。接地完成后，需使用接地电阻测试仪检测，确保接地电阻不大于4Ω（重复接地不大于10Ω），若电阻超标，可通过增加接地体数量或更换土壤（如添加降阻剂）解决。

6. 系统调试与试运行

调试前需检查接线正确性（可通过万用表测量电压、电流），确认无误后进行空载试运行。先合总断路器，观察配电箱内元器件有无异响、发热现象；再分路测试各回路（如照明回路通电后灯具是否正常，动力回路电机是否转向正确）。试运行期间需记录数据：电压波动范围（应在±5%以内）、三相电流平衡度（偏差不超过10%），并模拟断电、短路等故障场景，验证保护装置（如漏电断路器）是否可靠动作。试运行时间通常为72小时，期间无异常即可进入验收阶段。

三、关键技术要点与质量控制

辅助用电系统安装的质量控制需贯穿全流程。在材料选型阶段，需优先选择知名品牌设备，避免使用“三无”产品；线路敷设时，弯曲处不得损伤绝缘层，穿管前需清理管内杂物（如铁屑、积水）；配电箱接线需遵循“一进一出”原则，进出线预留长度不小于0.5m，便于检修。特别注意动力回路中的电机保护，需根据电机功率选择合适的断路器（如电机功率大于7.5kW时，需配置热继电器或过载保护模块），并设置缺相保护功能，防止电机因异常运行烧毁。

此外，环境适应性也是技术要点之一。在潮湿或多尘环境（如车间、仓库），配电箱需加装防雨罩或防尘滤网；户外线路应选用防水电缆（如YJV22型），接头处需用防水胶带密封；高温环境下，导线接头需远离发热设备（如电机、变压器），避免绝缘老化加速。

四、常见问题及解决措施

在实际安装中，常见问题主要集中于线路故障、接地不良及保护失效。例如，若通电后某回路跳闸，需先断开该回路，用摇表（500V型）测试线路绝缘电阻（相间、相对地绝缘电阻不低于0.5MΩ），若绝缘不合格，需更换导线；若接地电阻超标，可检查接地体是否接触良好（用砂纸打磨连接点），或增加接地体埋深至1.2m以下。

对于配电箱接线错误导致的短路，需核对相序与回路标识，确保火线、零线、地线对应正确；若电机运行异响，可能是接线错误（如缺相）或接地不良，需用万用表检测电机绕组通断及接地电阻，排除故障后重新接线。

辅助用电系统的安装是一项系统性工程，需要技术人员从前期规划到后期调试全程把控细节。通过明确系统构成、遵循规范步骤、严控施工质量，可有效避免安装隐患，保障系统长期稳定运行。在实际操作中，还需结合工厂生产特点与用电需求，灵活优化安装方案，平衡安全、效率与成本的关系，为工业生产的持续高效开展提供可靠的电力保障。
