接地系统安装

在工程建设与电气系统中，接地系统安装是保障设备安全运行、人员生命安全的基础环节。作为将电气设备或构筑物与大地进行可靠电气连接的系统，其不仅能有效传导雷电冲击电流、静电电荷，还能为设备提供稳定的参考电位，避免因接地不良引发设备故障、人员触电或数据丢失。掌握规范的接地系统安装技术，是工程师施工管理与质量控制的核心能力，需从前期准备、核心施工到后期维护全流程把控。

一、接地系统安装前的准备工作

安装前的准备是确保施工顺利、质量达标的基础，需重点完成资料梳理与现场勘查两项核心任务。资料准备阶段，需组织图纸会审与技术交底，明确设计图纸中接地系统的关键参数，如接地体类型（铜棒、镀锌钢管、接地模块等）、材料规格（接地体直径、壁厚，接地线截面积）及施工标准（如GB50057《建筑物防雷设计规范》、GB50169《接地装置施工及验收规范》）。技术人员需与设计方、施工方确认接地系统分区（如防雷接地、设备工作接地、保护接地），避免不同接地系统混淆。同时，根据安装需求编制施工方案，明确工程量清单（含接地体数量、材料型号、电缆规格）及工具清单，如挖掘机、电焊机、接地电阻测试仪、降阻剂等。

现场勘查需重点分析土壤条件与周边环境。通过四极法测量土壤电阻率（用接地电阻测试仪在现场测试），若电阻率＞500Ω·m，需采用降阻措施（接地模块、深井接地）；若土壤含腐蚀性物质（如化工厂附近的酸性/碱性土壤），应选用防腐接地体（如高硅铸铁、铜包钢）。此外，要排查场地周边地下管线（用管线探测仪定位电缆、水管、燃气管），避免开挖时损坏；确认施工区域是否存在障碍物（如地下构筑物、岩石层），提前规划接地体敷设路径。对于大型项目，还需协调施工机械进场、临时用电接入及材料堆放场地，确保施工流程紧凑。

二、接地系统安装的核心步骤

接地系统安装的核心在于接地体敷设与电气连接，需严格按规范执行施工流程，确保接地系统具备低阻抗、高稳定性。

1. 接地体的选择与加工

接地体类型需结合土壤条件与接地要求确定：垂直接地体常用Φ50mm×2.5mm镀锌钢管（适用于多数土壤）、Φ20mm×2.5mm铜棒（高腐蚀环境）或Φ100mm×5mm非金属接地模块（高电阻率土壤）；水平接地体多选用40mm×4mm镀锌扁钢或50mm×5mm铜排，截面积需满足接地电流承载需求（如设备接地≥4mm²，防雷接地≥25mm²）。加工时，钢管顶部需锯成斜坡并倒角（避免尖锐边缘），扁钢两端需冲制连接孔（孔径8mm，间距150mm），连接端做180°折弯（增强握持力）。所有接地体加工后需进行防腐处理：钢管内外刷锌基涂层，扁钢焊接处打磨除锈后涂防腐漆，确保使用寿命≥15年。

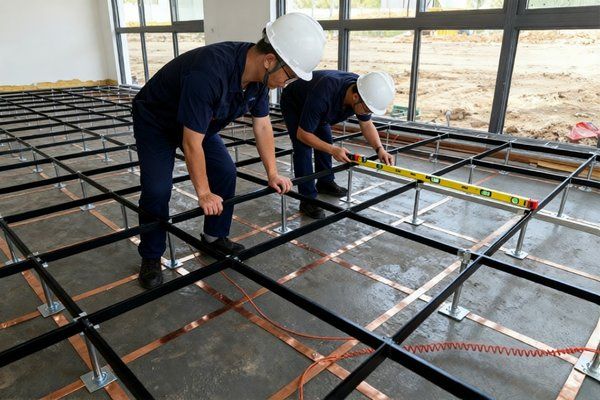

2. 接地体的敷设

垂直接地体施工采用机械挖孔或人工开挖，孔径100mm，深度0.81.2m（管顶距地面0.6m以上），垂直度误差≤1%，多极接地体间距≥5m并呈梅花形排列（减少屏蔽效应）。放入钢管后回填土需夯实（采用素土或掺砂混合土，避免石块），若土壤干燥，可填入降阻剂（如膨润土降阻剂）以降低接地电阻。水平接地体敷设前开挖0.6m深沟槽（宽度300mm），槽底需平整，避免接地体扭曲。扁钢敷设时需用支持卡固定（间距1m），直线段搭接长度不小于扁钢宽度的2倍，采用三面焊接（扁钢与扁钢）或双面焊接（扁钢与钢管），焊缝长度≥100mm，厚度≥3mm，焊后清除药皮、补涂防腐漆。

3. 接地线的连接

接地线需从设备柜体（或用电设备）直接连接至接地母线，路径需短且直（避免绕弯增加阻抗）。连接方式优先选用螺栓压接（适合频繁拆卸场景），螺栓规格≥M10，加弹垫防松；焊接连接（适合固定点）需保证搭接长度和饱满度。柜体接地线需用专用接地端子（厚度≥3mm），端子与柜体焊接时需跨接（如柜体与接地铜排连接），连接处打磨光亮后再焊接。接地线敷设需远离高温区域（避免绝缘层老化），若与电缆平行敷设，间距≥300mm，交叉时需加绝缘套管隔离。

4. 测试点设置

在接地系统关键位置设置测试点，如进线柜、配电室、变压器处，采用专用防水测试盒（材质为UPVC或不锈钢），盒内预留接地母排（长度500mm，带绝缘盖），测试盒表面标注“接地测试点”及编号。测试点间距≤50m（便于就近检测），测试盒安装需高出地面50mm，避免积水浸泡。

三、接地系统安装的质量控制与检测

安装完成后需进行严格质量控制与检测，确保接地系统符合设计标准，避免安全隐患。质量控制需贯穿施工全过程：接地体埋深需符合GB50169要求（垂直接地体顶部0.6m，水平接地体0.8m）；连接点焊接需无虚焊、夹渣，螺栓连接需加平垫与弹垫并紧固到位；材料进场需提供出厂合格证及第三方检测报告（如镀锌层厚度、接地体材质），进场后抽样送检（焊接强度、耐腐蚀性能）。

检测环节主要包括三项关键指标：接地电阻测试（用四极法接地电阻测试仪，电流极与电压极距离为接地体长度的45倍），一般设备接地电阻≤4Ω，防雷接地≤1Ω（具体以设计为准）；导通测试（用万用表测接地体间、测试点与接地体间电阻，需≤0.5Ω）；跨步电压测试（在人员活动区域，如变电站入口，用球隙测压器或专用仪器，确保跨步电压≤50V）。检测合格后需出具检测报告，经监理签字确认后方可进入下一工序。

四、接地系统的维护与故障处理

接地系统安装完成不代表结束，需建立定期维护机制，及时处理故障，延长使用寿命。日常巡检需每周检查接地体是否锈蚀、连接点是否松动、测试盒是否完好；雨季或雷雨后需重点检查（如土壤沉降导致接地体裸露、连接螺栓锈蚀）。发现接地电阻超标时，可通过增加接地体数量（垂直接地体加深2m）、更换高导电率接地模块（如非金属接地模块）、敷设降阻剂（膨润土或离子缓释剂）等方式处理；若连接点松动，需紧固螺栓或补焊；若接地体断裂，需截取损坏部分，重新焊接或更换新接地体（断裂处两端需保留100mm安全长度）。

接地系统安装是一项系统性工程，需从前期准备的精准规划、核心施工的规范操作，到后期维护的细致管理全流程把控。只有严格遵循技术标准，注重质量细节，才能确保接地系统发挥可靠的安全保障作用，为工程安全稳定运行筑牢基础。
