控制电缆铺设

控制电缆作为电气控制系统的“神经脉络”，其铺设质量直接关系到系统的稳定运行、设备安全及生产效率。在工业自动化、建筑电气、能源通信等领域，规范的控制电缆铺设不仅能减少后期故障，还能延长设备使用寿命，因此掌握科学的铺设技术对工程技术人员而言至关重要。

一、铺设前的精心准备：为施工奠定坚实基础

控制电缆铺设前的准备工作是确保工程质量的前提，需从材料、方案及现场环境三方面严格把控。

1.1 材料选型与质量核验

控制电缆的选型需结合实际工况，重点关注型号、芯数、截面、绝缘及护套材质。例如，在高温（>60℃）或有油污环境中，应选用氟塑料或硅橡胶绝缘电缆；潮湿或多尘场所需选择带防水、防腐蚀护套的型号。材料进场时，需核对产品合格证、出厂检测报告，对电缆进行外观检查（如护套无破损、屏蔽层完整、标识清晰），并通过2500V兆欧表测试绝缘电阻（不低于100MΩ），确保材料性能达标。

1.2 施工方案与路径规划

施工前需制定详细方案，明确电缆敷设路径、支架安装标准及穿管规格。路径规划应遵循“短捷、安全、易维护”原则，避开高温设备、震动源、腐蚀性介质等区域，复杂系统可借助CAD绘制路径图，标注桥架转弯处、穿管进出口等关键节点，并提前与土建、设备安装等专业协调，预留安装空间。同时，需确定敷设方式（桥架、穿管或直埋），不同方式对应不同技术要求（如桥架敷设需明确支架高度、间距及盖板封闭性）。

1.3 现场环境与安全准备

铺设前需清理作业面，平整地面，检查施工区域的接地系统（控制电缆屏蔽层接地、桥架接地等）是否可靠，接地电阻应不大于4Ω。对需穿越墙体、楼板的位置，提前预留孔洞或安装保护管；户外作业需做好防雨、防晒措施，临时用电设备需符合安全规范，配备绝缘手套、验电器等工具。

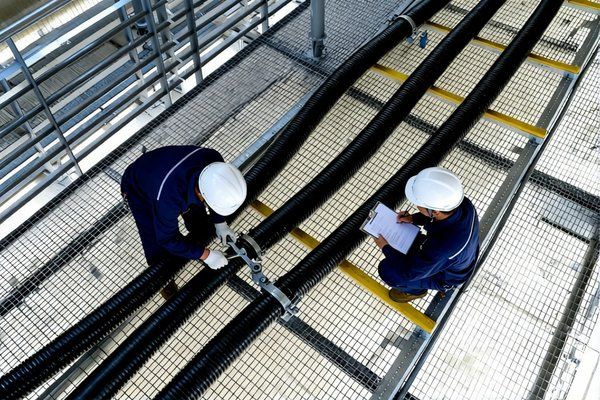

二、铺设过程中的关键技术：保障施工质量无隐患

控制电缆敷设过程中，需严格控制操作参数，避免因敷设不当导致绝缘损伤、信号干扰等问题。

2.1 敷设方式的合理选择

根据场景需求选择合适的敷设方式：桥架敷设适用于干燥、集中管理的场所，需注意桥架材质（镀锌、不锈钢等）及支架间距（水平1.52m/个，垂直2m/个），盖板需完全闭合防止灰尘侵入；穿管敷设适用于穿越墙体、户外或有机械防护需求的场景，穿管材质应匹配环境（PVC管用于干燥环境，镀锌钢管用于潮湿或承重区域），管内线缆总截面积不超过管内径的40%，弯曲半径不小于管外径的6倍，金属管需做防腐处理；直埋敷设适用于无机械荷载的户外场景，埋深应不小于0.7m（农田1.0m），沟底铺100mm厚细沙并覆盖保护板，防止冻土、外力破坏。

2.2 敷设操作的核心参数控制

控制电缆敷设时，牵引力度、弯曲半径及固定支撑是关键控制点。牵引过程中，速度不宜超过1.5m/s，牵引力不超过电缆允许拉力的80%（氟塑料绝缘电缆最大允许拉力约10N/mm²），可通过专用放线架均匀放线，避免线缆打结或过度拉伸。弯曲半径需严格遵循规范：聚氯乙烯绝缘电缆不小于外径的6倍，氟塑料绝缘不小于10倍，弯曲处严禁用硬物支撑，可借助滑轮辅助导向。此外，强电控制电缆与弱电信号电缆需分开敷设，若间距不足（<0.5m），应采用屏蔽措施（如铝箔屏蔽或金属管隔离），防止电磁干扰（EMI）影响信号传输。

2.3 固定与支撑的规范要求

线缆需及时固定，支架上固定时，水平敷设间距1520cm/个，垂直10cm/个，固定点应牢固（采用扎带、线夹或专用支架），防止震动导致线缆松动。桥架内固定点间距同支架敷设，转弯处两端各设一个固定点。屏蔽电缆的屏蔽层需在两端可靠接地，接地处用专用接地卡连接，确保接地连续性。

三、铺设后的质量验收：确保系统可靠运行

验收是控制电缆铺设的收尾环节，需通过多维度测试验证施工质量，为系统稳定运行提供保障。

3.1 性能测试与数据核查

绝缘电阻测试：用2500V兆欧表测量芯线间、芯线与屏蔽层间的绝缘电阻，潮湿环境不低于10MΩ，干燥环境不低于100MΩ；导通测试：用万用表或导通测试仪检查芯线通断，确保无断线、短路，芯线标识（数字+颜色）与设计图纸一致。标识检查：电缆牌需清晰标注编号、起点、终点、芯线用途，间距不超过50cm，牌体无破损、字迹清晰。

3.2 外观与支持系统检查

观察线缆外护套是否有破损、扭曲、老化，屏蔽层是否裸露或断裂；检查桥架、穿管等支撑结构是否牢固，盖板是否盖好，接地螺栓是否紧固（接地电阻≤4Ω）；穿管内线缆是否有褶皱或过度弯曲，直埋电缆上方无重压物或腐蚀物体。

3.3 试运行与系统联动验证

验收完成后建议进行短时间（如24小时）试运行，观察信号传输稳定性：传感器信号、控制指令是否准确，有无杂音、抖动或延迟；电机、阀门等执行设备的启动、停止、调节动作是否与控制逻辑匹配，系统无异常报警；关键节点温度、振动监测无异常，确保控制电缆在实际工况下满足系统需求。

控制电缆铺设是电气控制系统建设的基础工程，其质量直接决定系统的安全性与可靠性。从前期材料选型、路径规划，到中期敷设操作的参数控制，再到后期验收测试，每一步都需严格遵循规范标准。工程技术人员应结合现场实际优化施工方案，通过精细化管理确保控制电缆铺设质量，为工业自动化系统的稳定运行筑牢“神经脉络”。
